Datenstruktur und Funktionsweise

Die Daten liegen als Excel-Tabelle vor. Dieser Abschnitt erklärt, welche Spalten vorhanden sind, wie sie zusammenwirken und wie Du sie bei Bedarf anpasst.

Settings

Einstellung	Beschreibung
Title	Titel des Diagramms
Subtitle	Untertitel oder Kontext
Format	Zahlenformat für Werte und Labels

Änderungen in den Settings wirken sich unmittelbar auf das Diagramm aus.

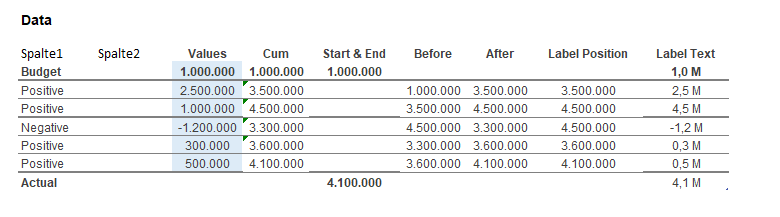

Data

• Die Datentabelle bildet die Grundlage für das Diagramm.
• Sie enthält sowohl die fachlichen Werte als auch technische Hilfsspalten für Darstellung und Beschriftung.

Spalte	Funktion
Spalte1	Bezeichnung der Zeile. Wird für die logische Einordnung verwendet, z. B. Budget, Positive, Negative oder Actual.
Spalte2	Optionaler Zusatz oder Gruppierung. Kann leer bleiben oder zur weiteren Differenzierung genutzt werden.
Values	Numerischer Wert der jeweiligen Position. Positive und negative Werte steuern die Richtung im Diagramm.
Cum	Kumulierte Summe aller vorherigen Werte inklusive der aktuellen Zeile. Dient als Berechnungsbasis.
Start & End	Start- und Endpunkt des Balkens auf der Achse. Diese Spalte definiert die tatsächliche Position des Balkens.
Before	Technische Hilfsspalte zur Berechnung des Balkenstarts. Wird für die Platzierung im Diagramm verwendet.
After	Technische Hilfsspalte zur Berechnung des Balkenendes. Steuert die Balkenlänge.
Label Position	Definiert die Position der Datenbeschriftung auf der Achse. Wird für die exakte Platzierung des Labels genutzt.
Label Text	Fertig formatierter Text für die Datenbeschriftung, z. B. „1,0 M“. Diese Spalte wird über Werte aus Zellen an das Diagramm gebunden.

Hinweise zur Nutzung

• Änderungen erfolgen ausschließlich in Values und ggf. Spalte1 / Spalte2.
• Alle weiteren Spalten dienen der Berechnung und sollten nicht manuell angepasst werden.
• Die Reihenfolge der Zeilen steuert den Aufbau des Diagramms von oben nach unten.
• Das letzte Element (z. B. Actual) stellt typischerweise den Endwert dar.
